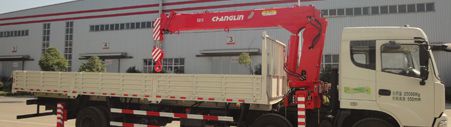

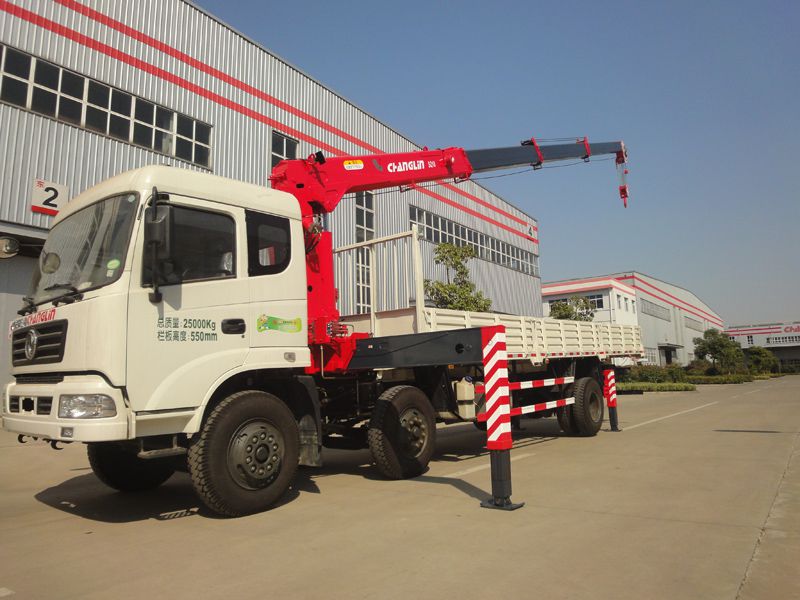

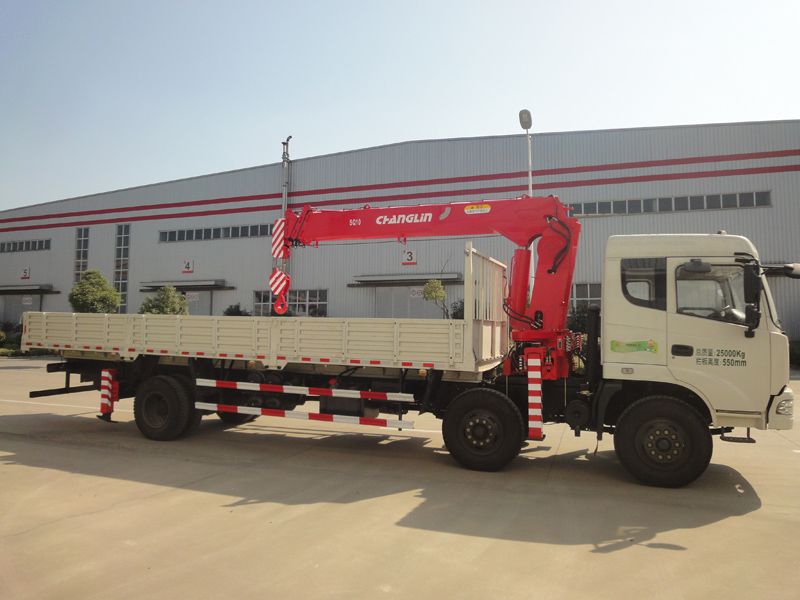

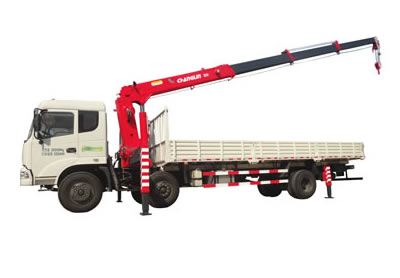

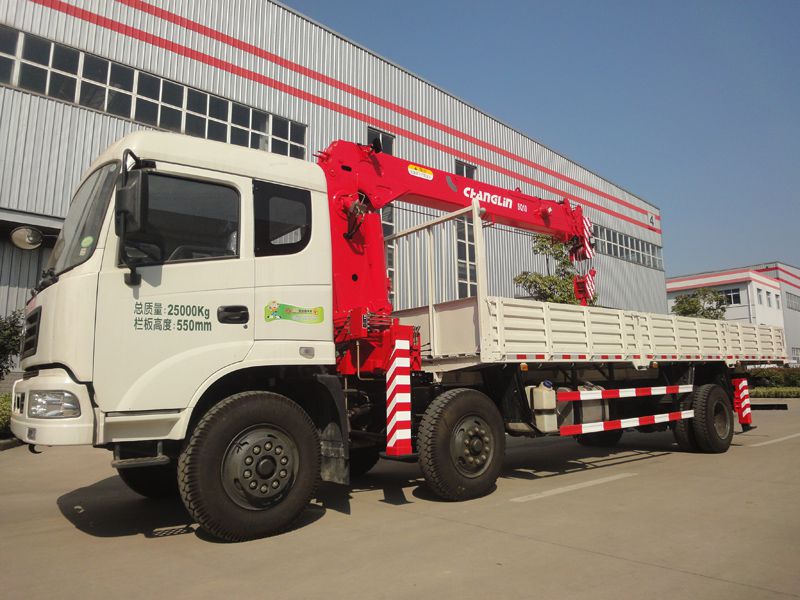

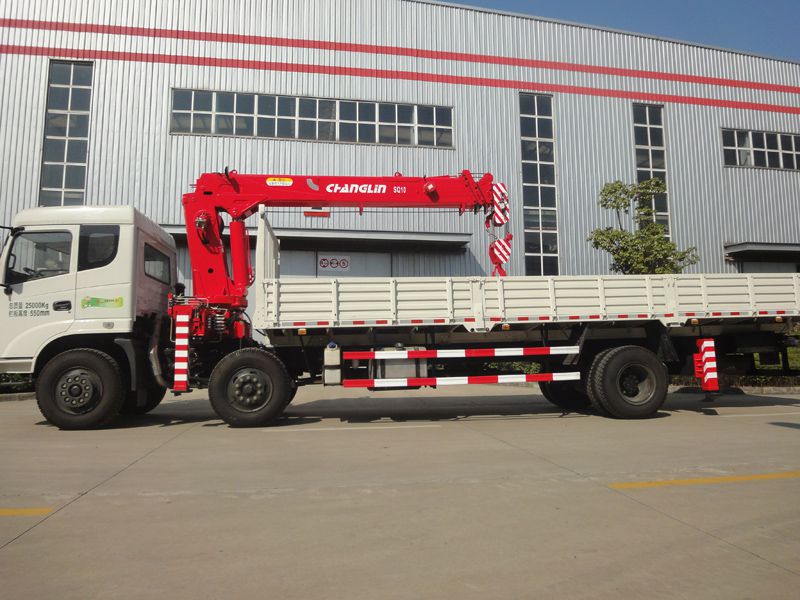

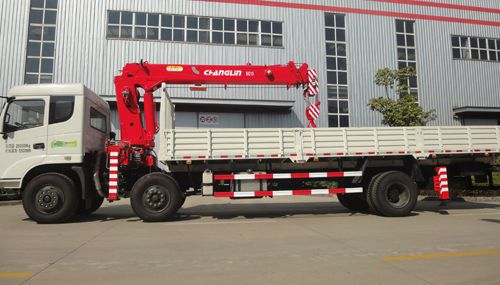

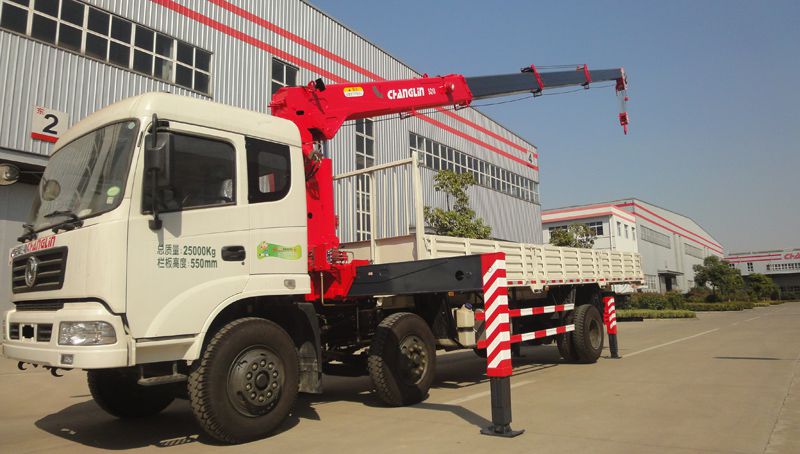

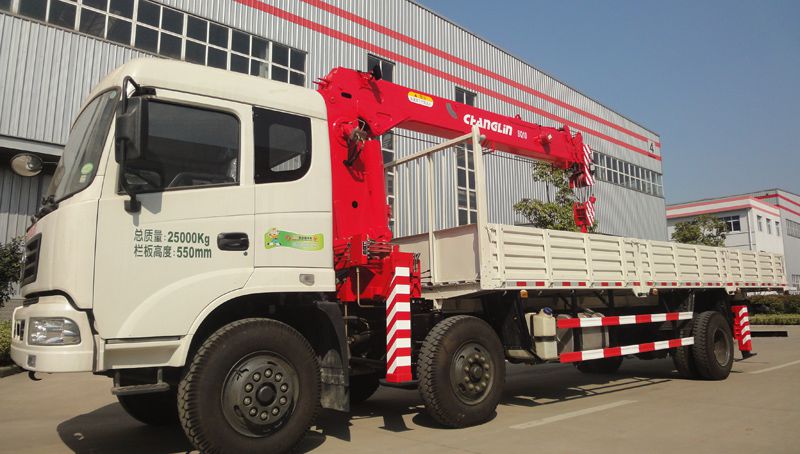

Caminhão munck com lança telescópica SQ10
- Projetado com lança telescópica, nosso caminhão munck SQ10 adota o redutor planetária para garantir uma rotação estável de 360°.

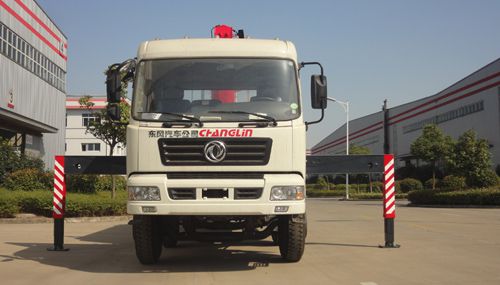

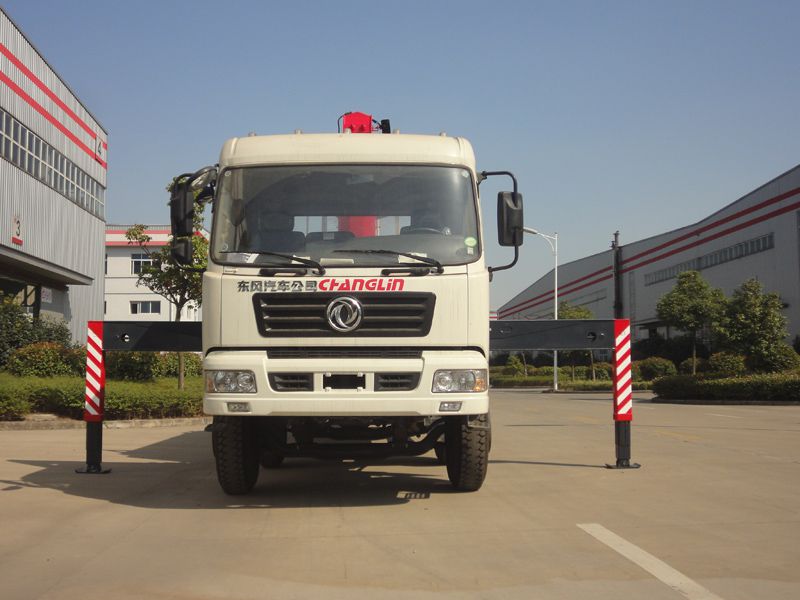

- O estabilizador (outrigger) frontal deste guindauto é projetado com uma extensão máxima prolongada para 5.56m.
- A configuração padrão do nosso caminhão guindaste inclui um estabilizador (outrigger) traseiro fixado. Você tambem pode escolher um estabilizador (outrigger) traseiro hidráulico para melhorar ainda mais a estabilidade deste guindauto e deixando este equipamento adequado para condições de trabalhos complexas.
Consultar informações sobre o produto
- As seções hexagonais oferece uma boa estabilidade lateral para nosso caminhão guindaste.
- Controlado pela válvula de controle principal, nosso caminhão munck é adaptável a manipulação por ambos lados.
- Os estabilizadores (outriggers) são controlados pelas válvulas separadas. As operações inadequadas podem ser evitadas graças a utilização das válvulas seletoras.
- Interruptor de limite de altura, dispositivo de alarme de enrolamento (over winding) e lâmpada de LED de alta potência são as peças de configuração padrão do nosso caminhão munck.
- Limitador de momento pode ser instalado neste caminhão guindaste opcionalmente para melhorar a segurança do ambiente de trabalho para os operadores.
Parâmtros técnicos do caminhão munck
| Ordem | Produto | Unidade | Parâmetro | |||
| 1 | Momento máximo de carga | kN·m | 250 | |||
| 2 | Carga máxima de levantamento | kg | 10000 | |||
| 3 | Altura máxima de trabalho | mm | 13300 | |||
| 4 | Comprimento da lança (totalmente retraído) | mm | 4360 | |||
| 5 | Altura máxima de elevação (do solo) | mm | About 16600 | |||
| 6 | Relação de levantamento | 6/4 | ||||
| 7 | Ângulo máximo de elevação da lança | (°) | 75 | |||
| 8 | Ângulo mínimo de elevação da lança | (°) | 0 | |||
| 9 | Extensão lateral do estabilizador dianteiro | mm | 2114~5560 | |||
| 10 | Vão lateral do estabilizador traseiro | mm | 2200 | |||
| 11 | Velocidade máxima de levantamento Gancho principal (corda única) | 60 | 60 60 | 87 | ||
| 60 | 87 | |||||
| 12 | Velocidade de rotação | r/min | ≤2.5 | |||
| 13 | Ângulo de rotação | ° | 360° full rotation | |||
| 14 | Peso do guindaste | kg | 4036 (including rear outrigger) | |||
| 15 | Bomba de combustivel | ------------- | Gear pump | |||
| 16 | Capacidade do tanque de combustível | L | 170 | |||
| 17 | Pressão de trabalho do sistema hidráulico | MPa | 23 | |||
| 18 | Fluxo do sistema hidráulico | L/min | 80 | |||

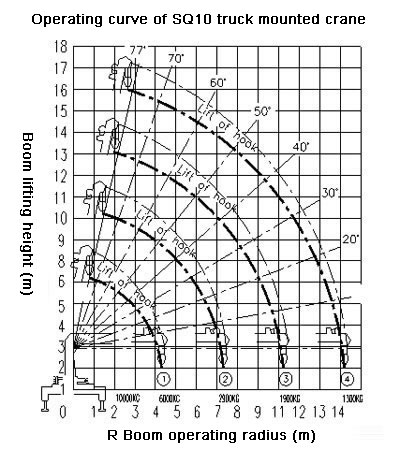

Desempenho de levantamento do caminhão munck
| Carga (kg) Alcança (m) |
Peso de carga (kg) | |||
| Lança com uma seção | Lança com duas seções | Lança com três seções | Lança com quarto seções | |
| 2.5 | *10000 | 6700 | 5000 | 4400 |
| 3.0 | *8400 | 6500 | 5350 | 4200 |
| 3.5 | 7300 | 6000 | 5200 | 4000 |
| 4.0 | 6500 | 5400 | 4800 | 3950 |
| 5 | 6000 (4.4) | 4500 | 4000 | 3200 |
| 6 | 3800 | 3500 | 2900 | |
| 7 | 3400 | 3000 | 2500 | |
| 8 | 2900 (7.4) | 2600 | 2300 | |
| 9 | 2400 | 2200 | ||
| 10 | 2100 | 2000 | ||
| 11 | 1900 (10.4) | 1700 | ||
| 12 | 1400 | |||
| 13 | 1300 (13.3) | |||
| 14 | ||||
| 16 | ||||
| Proporção de elevação | A proporção de elevação é 6 para itens marcados com * e 4 para outros itens. | |||
Observações:
- Peso nominal de levantamento incluem peso do gancho (108kg) e outros acessórios para levantamento. O estabilizador (outrigger) deve ficar no terreno plano e sólido.
- O peso real de levantamento se depende do raio de trabalho real.
- Enquanto o comprimento da lança é mais do que 6m, o estabilizador (outrigger) ser esticado totalmente.
- Os parâmetros da tabela de cima não permitem uma ação de deflexão de lança.
